隔膜壓力表工作原理、特性、用途及結構簡述
一、隔膜壓力表的結構

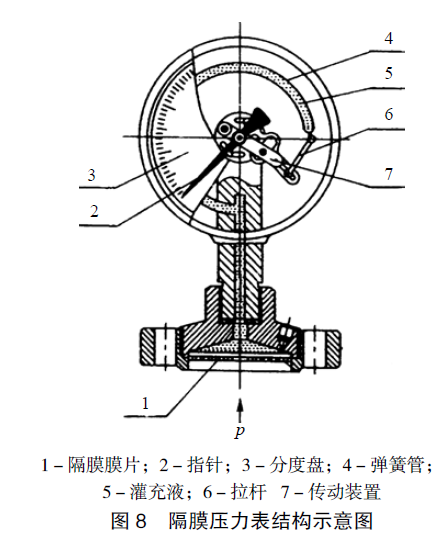

隔膜壓力表是用隔離膜片將被測工作介質和傳壓介質相隔離的壓力表。實際上，隔膜壓力表是用隔膜裝置和充有灌充液的一般壓力表相組合而構成的一種壓力表。其結構示意圖如8所示。
隔膜壓力表由指示部分（壓力表部分）、隔膜裝置（膜片、砝蘭）、傳壓導管三部分組成。用專用抽真空設備將壓力表彈簧管內腔抽成真空，并充入灌充液，同時用隔離裝置將其密封隔離。
常用的灌充液為硅油、甘油、氟化油、植物油等。
二、隔膜的種類、特性、材料隔膜分為平面膜片和波紋膜片兩類。目前隔膜壓力表主要使用平面隔離膜片，隔膜片主要起隔離和傳壓作用。隔膜片通常用錫青銅、純鈦、純鈕、哈氏合金、蒙乃爾合金、聚四氟乙烯等材料制造。
三、隔膜壓力表的用途和測量壓力能力隔膜壓力表主要用于測量有強腐蝕性、高黏度、易結晶、易凝固工作介質的壓力。隔膜壓力表測量壓力上限一般可達到60MPa。
四、隔膜壓力表的工作原理隔膜壓力表的工作原理是：隔膜壓力表與被測壓力裝置牢固連接并密封不泄漏，當被測壓力工作介質作用于隔離膜片的下方后，隔膜膜片產生向上的變形，灌充液將被測壓力傳遞給彈簧管，彈簧管產生彈性變形而引起管端位移，通過拉桿帶動齒輪傳動機構將位移量進行放大，同時帶動指針轉動，在刻有法定計量單位的分度盤上指示出被測量壓力值。

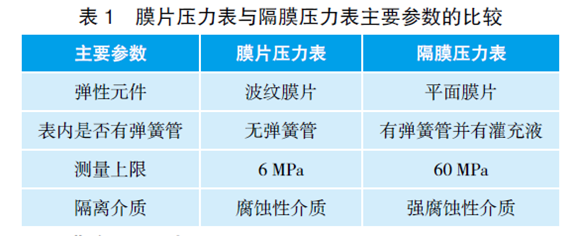

五、膜片壓力表與隔膜壓力表主要參數的比較見表1。
