波紋管壓力表結構及原理簡述

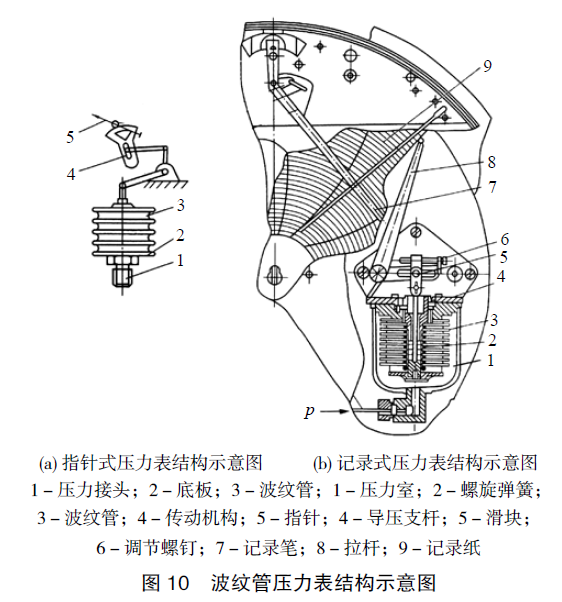

一、波紋管壓力表的結構波紋管壓力表是用金屬波紋管作彈性敏感元件的壓力表，其結構如圖10所示。

波紋管壓力表分為指針式和記錄式兩類，指針式波紋管壓力表又分為無電接點和帶電接點波紋管壓力表兩種型式；記錄式波紋管壓力表也分為無電接點和帶電接點波紋管壓力表兩種型式。

波紋管記錄式壓力表是固定形式的工業儀表，在通常情況下，可以用于測量生產過程中各種液體、蒸汽、氣體的壓力。

波紋管記錄式壓力表通常分為三種型式：

有單路或多路記錄器的壓力表；有圓盤形、條形、表格形記錄紙的壓力表；有一個或幾個分立記錄區的壓力表。

二、波紋管記錄式壓力表的工作原理波紋管記錄式壓力表的工作原理是：被測量壓力經過壓力接頭進入由波紋管和螺旋彈簧組成的波紋管壓力室，波紋管底部受壓力作用產生位移，由導壓支桿推動傳動機構，由傳動機構帶動記錄筆，在轉動的記錄紙上記錄被測量的壓力值或疏空。記錄紙以壓力計量單位分度，記錄紙轉動機構有鐘表機構和異性同步電機兩種型式。

三、記錄式壓力表的有關參數

1）壓力表的測量上限，應從下列系列中選擇：

1×10ⁿ、1.6×10ⁿ、2.5×10ⁿ、4×10ⁿ、6×10ⁿ，n為正數、負數或零。

2）記錄紙轉動一個循環的持續時間，應從下列系列中選擇：

（1、2、4、6、8、12、24、168）h。

3）記錄紙上壓力分度線的分度值，應從下列系列中選擇：

1×10ⁿ、2×10ⁿ、5×10ⁿ，n為正數、負數或零。

4）記錄紙上時間分度線的分度值，應從下列系列中選擇：

（1、2、5、10、15、30、60、120）min。

5）記錄筆應有調零裝置，該裝置在記錄過程中不應產生附加誤差，記錄筆不得有卡住或跳動現象；記錄線應連續不能間斷。

 以上壓力表校準需要用到的設備有精密壓力表，壓力表校驗器等設備。
