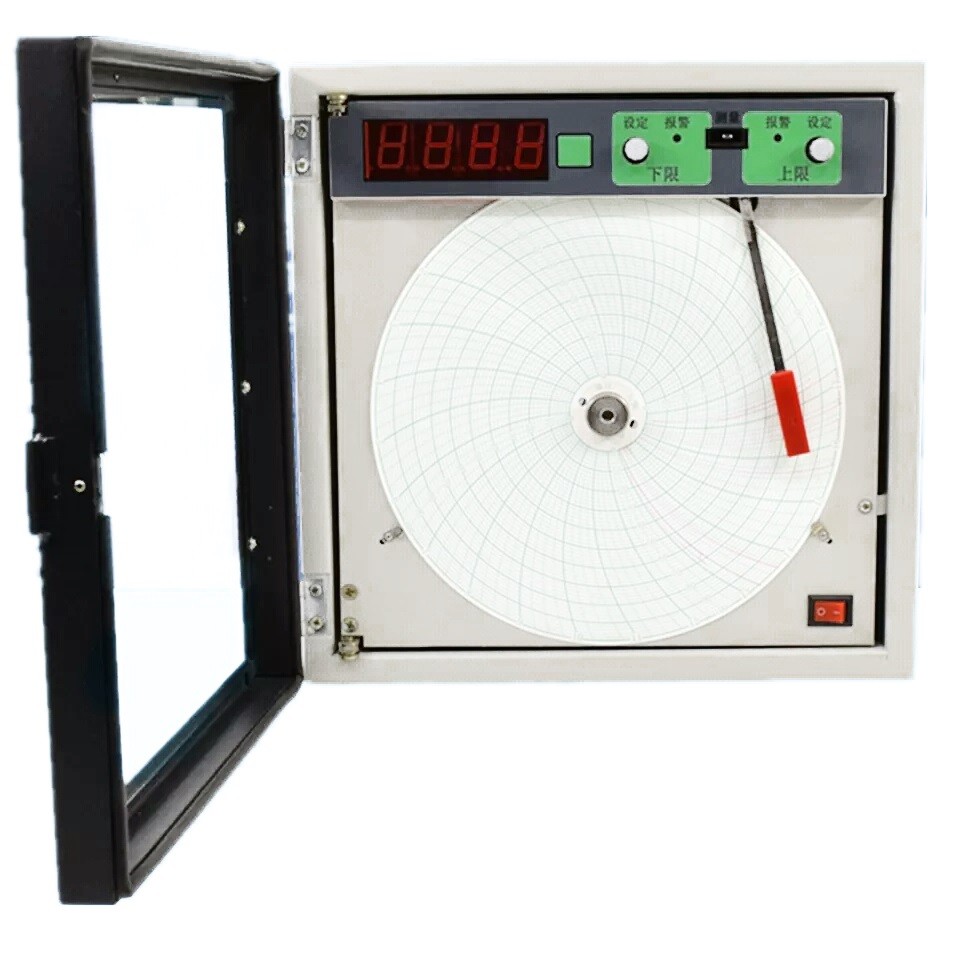

數顯中圓圖記錄儀

一、      概述

    XWGx系列數顯中圓圖記錄儀，是原電子電位差計的基礎上研制，是一種中等尺寸的弧線電機式記錄儀表，具有體積小，重量輕性能可靠.刻度清晰，結構簡單、維修使用方便等優點。

   儀表配用各種變送器，可以在化工、冶金、鋼鐵、機械、石油、發電水泥等工礦企業及科研單位.用于對被測對象進行自動測量顯示記錄，如果帶有不同類型的附加裝置，還能對被測對象進行各種自動調節。

    XWGx系列種類見表1：

XWGx系列儀表分度號及測量范圍見表2：

二、       主要技術特性

1、         工作條件：環境溫度0-50℃，相對溫度5-90%。

2、         電       源： 220V    50Hz

3、         顯示基本誤差限：不超過電量程的±0.5%。

4、         記錄基本誤差限：不超過電量程的±1%。

5、         顯示回差：不超過電量程的±0.25%。

6、         記錄回差：不超過電量程的±0.5%。

7、         記錄全程響應時間為1秒。

8、         上下限報警/控制系統。手動設定：切換誤差±1%，繼電器角電容量250V、5V。

9、         絕緣強度：電源—訊號，電源—地，訊號—地均為2M Ω J。

10、      絕緣強度：電源—訊號，電源—地均為1KV/分鐘，訊號—地均為500V/分鐘。

11、      外形尺寸：280×280×150mm     開孔尺寸：260×260mm

三、       工作原理

如下圖所示，被測參數首先轉換成直流電訊號.輸入到訊號模塊.進行線性化處理，經差分放大器放大到1VDC左右，然后傳輸?shù)饺缦氯齻€(gè)回路當中，第一回進入記錄系統，通過與參比電位器相比較，輸出正或負的偏差訊號，然后，經功放級驅動弧線電機移動，直接托動記錄筆和參比滑線電阻達到新的平衡，從而形成一個沒有任何附加傳動的快速響應的閉循環平衡系統。伺服電路的速度反饋電路，進一步改善了快速相應特性，從而實現了無振蕩、無噪聲、無傳動變差以及快速相應記錄的特點。

第二回路輸入到三位半數碼管，對輸入的訊號進行數碼液晶顯示，其最大顯示容量為±1999。

第三回路輸入到上、下報警電路系統，用戶通過手動實現該系統上、下限報警如下圖2所示，當限示訊號低于下限設定點時則下限繼電器吸合，從而實現下限報警，當限示訊號高于上限設定點時，則上限繼電器吸合，從而實現上限報警(上下限報警具有常開與常閉觸電輸出的特點)

    四  、       國家標準、典型校驗方法：

1、         熱電偶訊號的儀表，可采用補償導線/冰點法校驗（如下圖）

按熱電偶分度表直接輸入mV訊號，儀表顯示、記錄，應該為相應的溫度顯示。

否則按照下表的調整部位進行校正。

例如:K:0-1100C儀表校驗

輸入OmV訊號，調RV3，使數顯0℃。

輸入45.108mV訊號，調RV8,使數顯1100℃。

同理.輸入訊號.調RV1、RV6進行記錄校驗.

 2.熱電偶訊號的儀表在不具備補償導線/冰點條件下時.可直接用銅線連接進行校驗如下圖：

       由于驗儀表具有冷端補電阻，因此輸入的號，要進行室溫(端)修正。

       例如S: 0-1600℃的儀表校驗

       測量室溫20℃(相應熱電身為0.113mV),因此輸入訊號應將室溫證號減去，即輸入16.777- 0.113＝16.664mV，調RV8使顯示1600℃,輸入-0.133mV，調RV3使始點顯示為0℃。

3、mV、mA、V訊號的儀表，可直接用銅導線連接校驗。

4、熱電阻訊號的儀表，用三線法接標準電阻箱進行校驗。

例如:P100  0-150℃的儀表

輸入100Ω，調RV5使始點顯示為0℃。

輸A157.33Ω，調Rv8使終點顯示為150℃。

同理，調整RV1、RV6校驗記錄

對儀表顯示的其他要求:數顯亮度一致,筆劃完整，顯示穩定，不越碼顯示，輕振機亮顯示不閃動。

對記錄的其他要求:記錄無擺動，記錄過程無機障礙

     五、現場安裝

如下圖所示，采用嵌入法，將儀表安裝在儀表盤上，接好地線和220V電源線。注意熱電偶到位表之間的訊號線，是采用和熱電偶相對應的補償導線，按正負極性接好(不允許用銅線代接)；熱電阻到儀表之間的訊號線要求具有較小且相同阻值的達接線，若有差導可在小阻值的導線上串入電阻予以匹配，繼電器連接注意上下限的常開觸點和常閉觸點選擇接入，拔下壓線帽，將記錄紙裝入，記錄筆插在記錄筆桿上。

六、       儀表裝箱單

1、XWGx系列儀表一臺。

2、使用說明書一份。

3、記錄紙30張。

4、記錄筆兩支。

5、保險絲兩個。

6、產品合格證一份。

七、附加說明

1、為保證位表正常使用，使用前應將儀表電源開關(儀表中門右下角)關閉，待電爐通電正常后再打開儀表電源。

2、現場周應避免靠近電機、變壓器等強大的磁場。

3、對現場串模干擾或共模干擾大的場所，除儀表設計有符合國家要求的抗干擾的能力外，現場信號端應采取抗干擾處理措施盡可能減少干擾量。
